JLAD1型有線溫度傳感器

一、產品描述

有線溫度傳感器采用接觸式測溫，用于電纜、環境等測溫場合，它是數字化智能溫度傳感器，能實現一線多點安裝。采用全屏蔽設計，抗電磁干擾能力強。不銹鋼管封裝，防塵、防水、防腐。

有線溫度傳感器安裝示意圖

二、技術指標

技 術 指 標
傳感器類型	智能電子式
測量范圍	－55℃～＋125℃
測量精度	±1℃
采集時間	0.75S（分辨率0.0625℃）
傳輸距離	150m
通訊方式	單總線，美國Dallas公司1-Wire總線通訊協議
輸出方式	數字量輸出
工作電流	≤1mA
供電電壓	3.0～5.5VDC
防護等級	符合IPV6標準
使用環境	溫度－55℃～＋125℃；濕度0~100﹪RH；外磁場≤400A/m；大氣壓力86kpa～106kpa；振動f≦55Hz，位移幅值≦0.075mm
外形尺寸	Φ8 * 80mm，尾纜長1.5m
傳感器重量	108g
安裝方式	將傳感器綁扎在電纜表面，尾纜走線應垂直電纜離開，盡量貼近地線敷設
靈活性	傳感器尾纜長度可定制、產品封裝可按需設計；傳感器地址由編碼器設置
配套性	配套光纖數據采集器等產品使用

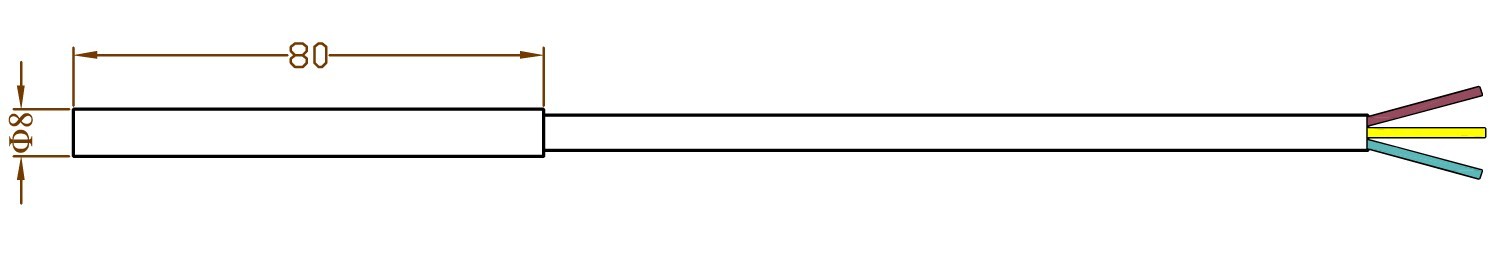

三、產品外形及安裝尺寸

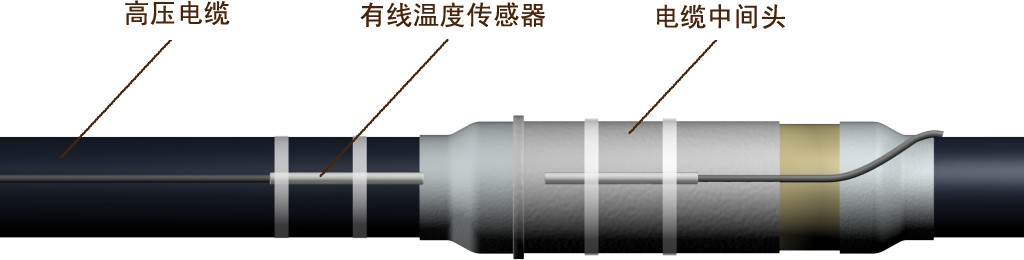

安裝方法：先將有線溫度傳感器緊貼于被測高壓電纜上，然后用絕緣膠帶纏繞傳感器，最后用扎帶綁扎。

18B20有線溫度傳感器

四、產品端子接線圖

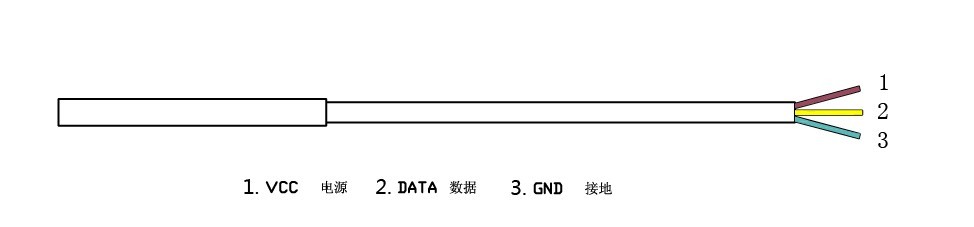

      傳感器引線端由三條線組成，分別是棕色線代表電源（VCC），黃色線代表數據（DATA），藍色線代表地（GND）。

1:電源 VCC   2:數據 DATA   3:接地 GND

五、調試說明

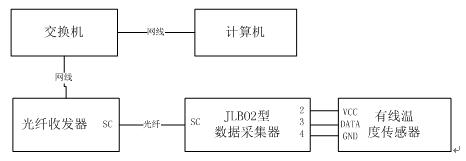

u  按下圖所示連接設備

u  檢查線序是否接反，無誤后，采集器加電

u  用萬用表檢測電源與地之間的電壓是否為5VDC

u  用萬用表檢查信號線上電壓是否變化，有變化則表示信號正常

u  通過上位機監控軟件查看傳感器數據是否正常，然后手握傳感器2分鐘改變傳感器溫度值，根據其是否接近人體體溫，確認傳感器正常。
